2022年9月，由中國市政工程華北設計研究總院有限公司、中國建筑標準設計研究院有限公司和上海凱泉泵業（集團）有限公司主編的國家建筑標準設計圖集22CS07-1《一體化泵閘選用與安裝（一）》已正式印刷發行，各建筑書店及專業網站均有售。該國標參考圖集的發行，將對一體化泵閘在國內應用的標準化、提高設計效率以及推廣應用起到積極作用。

編審名單

本圖集經前期立項調研、立項論證，完成圖集編制立項；歷經圖集技術條件編制、技術條件審查會、送審圖編制、送審圖審查會、送印圖編制等多個環節，最終完成圖集編制工作。

圖集簡介

本圖集適用于市政、水利等領域的排澇、灌溉、生態補水等相關工程中的一體化泵閘的選用與安裝。

使用對象及用途

本圖集可供設計單位、施工單位等給水排水專業人員使用，設計人員可直接使用。

主要編制依據

1)《室外排水設計規范》GB 50014-2006（2016年版）

2)《泵站設計規范》GB50265-2010；

3)《水工建筑物荷載設計規范》SL744-2016；

4)《水利水電工程鋼閘門設計規范》SL74-2013；

5)《水利水電工程鋼閘門制造、安全及驗收規范》GB/T14173-2008；

6)《水利水電工程啟閉機設計規范》SL41-2018；

7)《水利水電工程啟閉機制造安裝與驗收規范》SL381-2007；

8)《水工金屬結構防腐蝕規范》SL105-2016。

圖集目錄

關于一體化泵閘

一體化泵閘是將潛水泵與閘門合二為一的集成設備，相比較傳統泵閘站，具有占地小、投資少、施工周期短、維護便捷以及智能化等優點，系統包含閘泵、閘門、閘門啟閉系統、拍門、前后檢修閘門、格柵攔污系統、液位監測系統、智能控制系統等。

△ 液壓上翻式

△ 卷揚垂直式

一體化泵閘自2016年開始引入國內市場，經過6年時間的沉淀，我司在全國范圍內也積累了不少項目應用案例，如廣東江門、江蘇淮安、江蘇無錫、浙江舟山、浙江杭州、湖南保靖、天津津南等，同時，結合國內水環境綜合治理和防洪排澇的市場需求進行了諸多設計研發，一體化泵閘系統技術已經逐步走向成熟，并在大量的項目應用中積累了相當多的技術和經驗，為本次標準圖集的編制提供了充足的技術理論和實踐支撐。

凱泉一體化泵閘部分案例展示

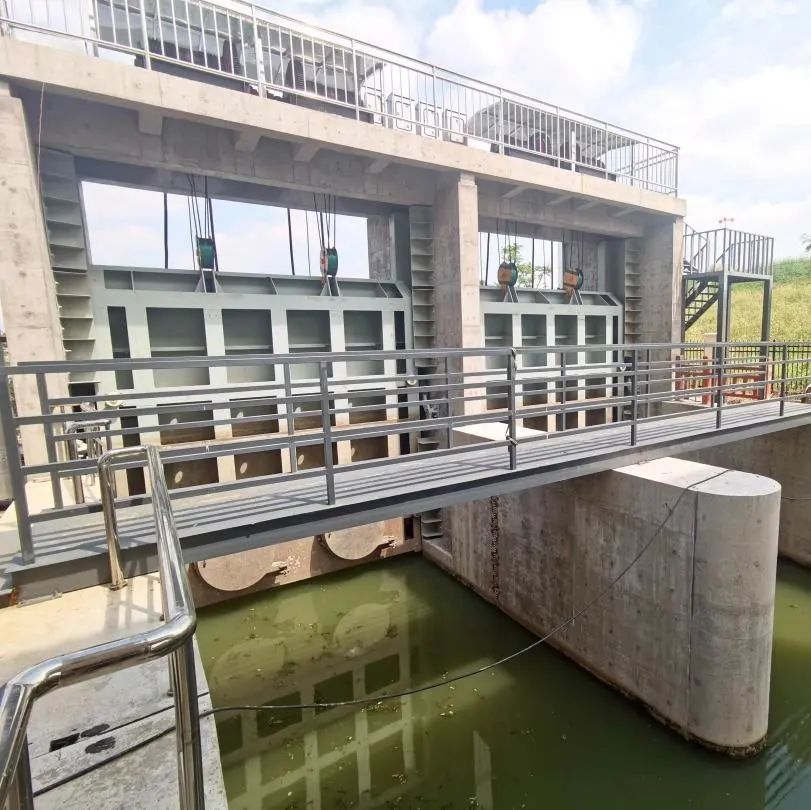

廣東江門禮樂路一體化泵閘工程

浙江杭州公望村一體化泵閘工程

無錫永安橋套閘擴建工程（左）

凱泉上海工業園一體化泵閘示范工程（右）
